描述：方形橫流冷卻塔采用進風口和風機頂部的兩側,使空氣通過塔兩側的填料與熱水進行交換,在塔外重新布置了熱濕空氣.該填料采用帶有兩個凸點的點波板,使點波板整體通過安裝頭來提高剛性.兩邊的凸點也可以避免直滴.因此,水膜的形成能力得到了提高,而填料的末端具有集水措施。
橫流式閉式冷卻塔結構,橫流閉式塔適用場所

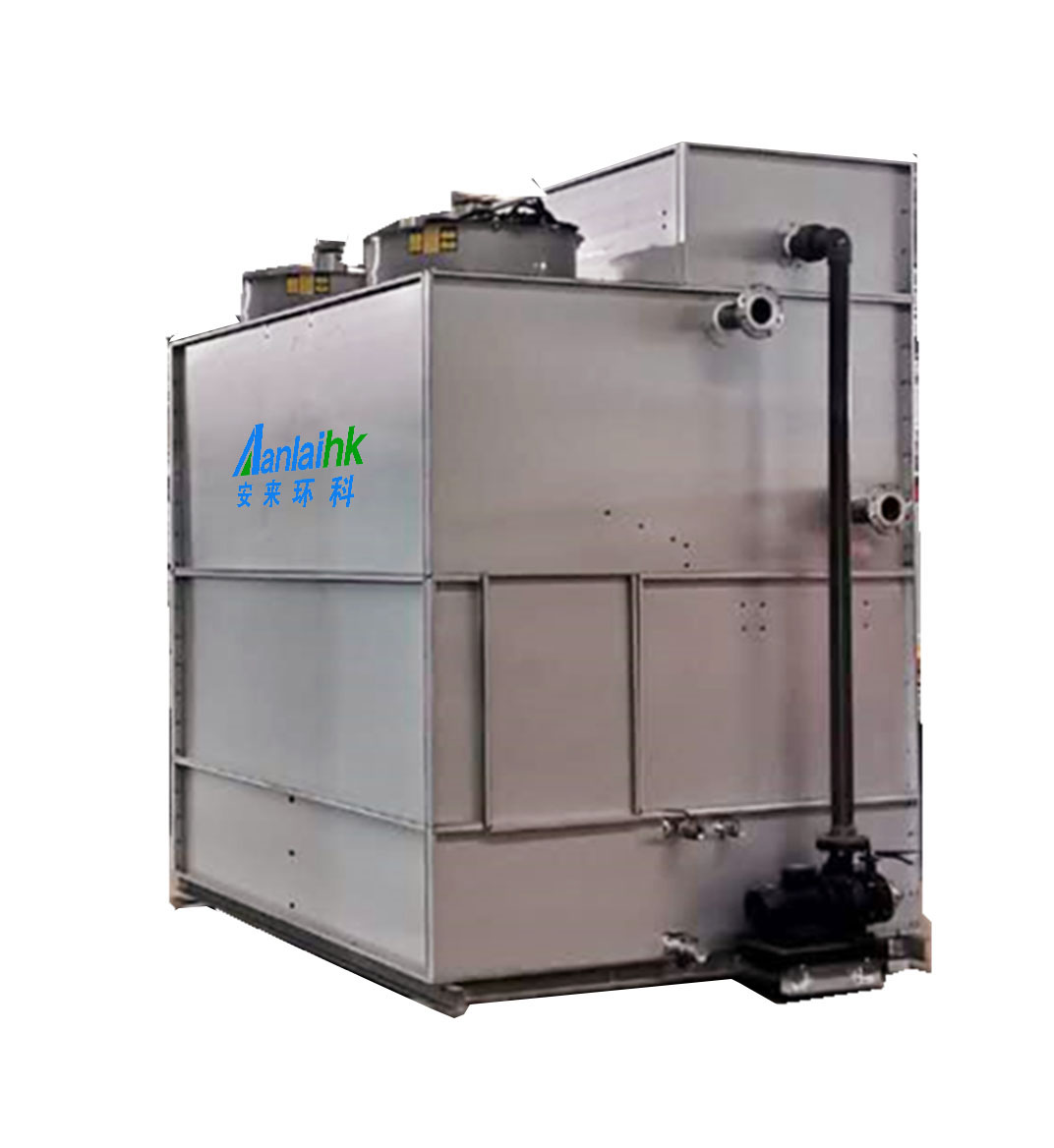

橫流閉冷卻塔采用鋼板為主體結構和內部附加鋼框架.該產品為雙風機結構,雙扇風機由同一電機通過帶減速機驅動.該產品與橫流FRP冷卻塔的區別在于,線圈與填料完全不同,循環水完全封閉.內部循環供水系統:循環水冷卻后的線圈是解除身體塔,和循環水系統發送到熱源(冷卻設備),以及循環水加熱然后進入線圈熱交換冷卻
外部循環水系統:外部噴淋水,通過與線圈和填料的接觸換熱,到達冷卻盤的內部循環冷卻水,進入下水槽,再將噴淋水泵送到噴水池,再次循環利用.
內部循環利用冷卻水通過線圈,在管外噴射水和空氣進行熱量和質量交換,以避免冷卻水和空氣直接接觸造成的水污染.由于噴淋水是預冷的聚氯乙烯填充料,傳熱效果更明顯.交叉流封閉冷卻塔風機采用靜音大葉片風扇,降低了冷卻塔出口的噪聲.利用重力池型水分布.將水灑入池式播種盆,然后通過灑水噴頭在重力作用下,在傳熱填料和閉式冷卻塔熱交換器下噴淋.
換熱器后,自然流入底部集水盤.因此,相對逆流封閉冷卻塔,ZXZ-H系列交叉流封閉冷卻塔噪聲較低.沒有水滴進鍋里的"ubuo"音.與逆流式冷卻塔相比,交叉流封閉冷卻塔可以并排安裝,占地面積較小.因此,交叉流封閉冷卻塔性能更穩定。
橫流式冷卻塔的結構
方形橫流冷卻塔采用進風口和風機頂部的兩側,使空氣通過塔兩側的填料與熱水進行交換,在塔外重新布置了熱濕空氣.該填料采用帶有兩個凸點的點波板,使點波板整體通過安裝頭來提高剛性.兩邊的凸點也可以避免直滴.因此,水膜的形成能力得到了提高,而填料的末端具有集水措施。
面板:FRP材質,表面清潔美觀,耐腐蝕,抗衰老.填料:改性PVC雙向波板,熱性能好,氣流阻力小,剛性好,耐熱性75度,耐冷,阻燃.風扇:刀片是用合金鋁板制成的.風機具有氣動動力合理、風量大、效率高、噪聲低、耐腐蝕等特點.電機和減速機:用于外部設備.
配水器:玻璃纖維增強塑料,均勻的水分布,超低噪音的蓋板可以覆蓋光,防止碎片飛進,減少濺聲.消聲罩:玻璃增強塑料,內腔,阻燃聚氯乙烯薄膜降噪材料.Louver: FRP材質,防水和飛濺,均勻的氣流進入塔中.
水箱:FRP材質,集水功能,配備自動補貨設備,封閉循環,直接吸水.骨架:可折疊鋼結構,剛性好,重量輕,運輸安裝方便,熱浸鍍鋅,防腐.
以上河北安來環保科技有限公司技術人員關于橫流式閉式冷卻塔結構,橫流閉式塔適用場所的詳細介紹，希望可以幫到您，我們是專業的生產廠家，各種冷卻塔產品型號齊樣式多種多樣，特殊形狀規格可定制。如果您有這方面 的需求請聯系我們！
